Гибка латуни: особенности технологии и распространённые ошибки

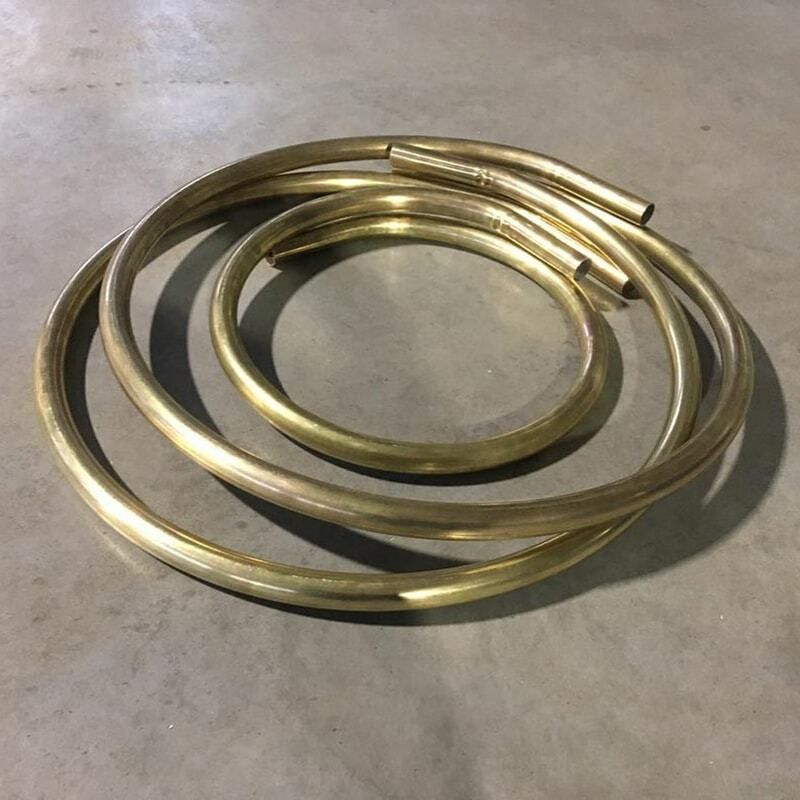

Латунь — один из наиболее требовательных материалов при гибке. Сплав меди и цинка сочетает хорошую пластичность с выраженным пружинением и склонностью к растрескиванию при нарушении технологии. Гибка латуни требует точного соблюдения параметров: правильного выбора радиуса, учёта ориентации листа относительно проката и грамотного подбора состояния материала. Понимание природы этого сплава позволяет избежать типичных ошибок и получать детали нужной геометрии.

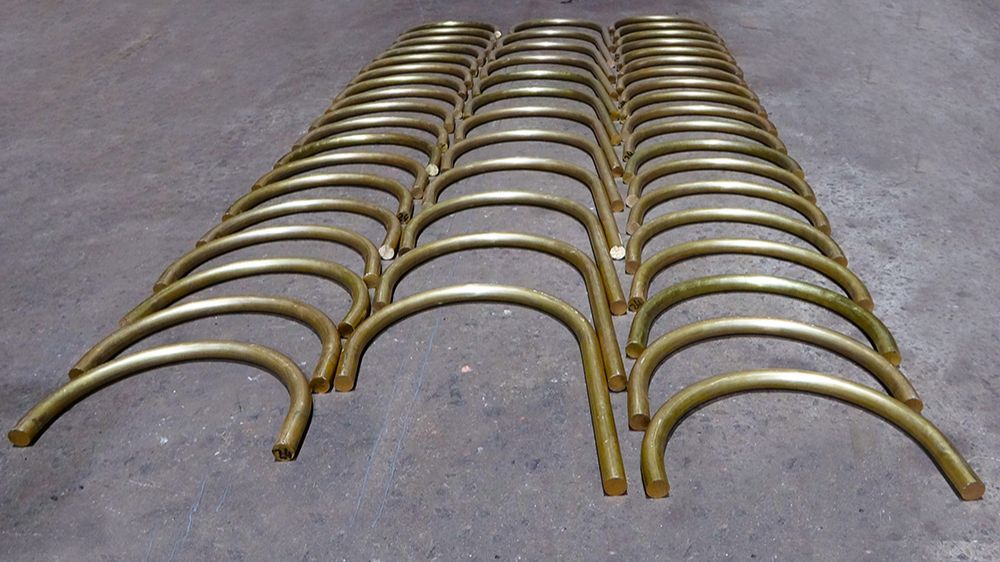

Пружинение, радиус и ориентация заготовки

Главная сложность при работе с латунью — выраженное пружинение. Для латуни Л63 угол упругого отката составляет 5–15° в зависимости от толщины листа и радиуса гибки, тогда как для углеродистой стали этот показатель заметно ниже. Это означает, что гибочный инструмент должен перегибать заготовку сверх целевого угла — только тогда деталь примет нужную форму после снятия усилия пресса. Без компенсации пружинения на этапе проектирования инструмента систематический брак неизбежен.

Не менее важна ориентация заготовки при раскрое. Латунный лист прокатывается в одном направлении, и его пластичность поперёк волокон проката заметно ниже, чем вдоль. Если линия гиба расположена параллельно направлению проката, вероятность растрескивания наружной кромки резко возрастает. При раскрое заготовки необходимо ориентировать так, чтобы линия гиба проходила поперёк направления прокатки — это базовое требование, которое нередко игнорируется в пользу экономии листа.

Наиболее распространённые ошибки при гибке латуни:

• гибка без компенсации пружинения — деталь стабильно не достигает заданного угла;
• слишком малый внутренний радиус — трещины в зоне растяжения наружного волокна;
• ориентация линии гиба вдоль направления проката — высокий риск расслоения;
• работа с нагартованным листом без предварительного отжига — хрупкое поведение материала;
• острые рабочие кромки матрицы — концентрация напряжений провоцирует разрушение.

Отжиг, развёртка и контроль качества

Если заготовка из нагартованной латуни должна пройти гибку с малым радиусом, предварительный отжиг становится обязательным этапом. Латунь отжигают при температуре 450–600°С с последующим охлаждением на воздухе или в воде — режим зависит от марки сплава. После отжига материал переходит в мягкое состояние, пластичность возрастает, а риск растрескивания существенно снижается. Превышать рекомендованную температуру не следует: перегрев ведёт к укрупнению зерна и ухудшению механических свойств.

Отдельного внимания требует расчёт развёртки. Коэффициент нейтрального слоя для латуни ниже, чем для стали аналогичной толщины, что необходимо учитывать при программировании гибочного центра. Ошибка в расчёте развёртки приводит к несоответствию итоговых размеров чертежу даже при правильно выполненной гибке. Пружинение может незначительно отличаться даже у листов одной марки от разных поставщиков, поэтому на серийных заказах рекомендуется следующий порядок контроля:

• Изготовить контрольный первый образец по текущей программе.
• Измерить фактические углы, длины полок и сопоставить с чертежом.
• Скорректировать глубину хода пуансона и положение упора.
• Зафиксировать итоговые параметры в управляющей программе.
• Запустить серию и провести выборочный контроль через каждые 20–30 деталей.

Гибка латуни не прощает приблизительного подхода. Правильная ориентация заготовки, учёт пружинения, точный расчёт развёртки и отжиг при работе с нагартованным материалом в совокупности обеспечивают стабильный результат и минимальный брак.

Материал на правах рекламы
ООО «Металлист»
ИНН 4716028300
Erid 2Vfnxx2oqQp
